Peinture antirouille sur métal : choisir et appliquer

Une peinture antirouille ne détruit pas la rouille : elle empêche l’eau et l’oxygène d’atteindre le métal. Trois mécanismes s’y emploient, la barrière étanche du film, les pigments inhibiteurs contenus dans le primaire et la protection galvanique du zinc. Le bon choix dépend du métal, de son état et de son exposition, jamais du seul pot acheté.

Ce qu’un produit antirouille protège vraiment

La corrosion d’un métal ferreux réclame trois ingrédients réunis : le fer, l’oxygène et l’eau, même sous forme de vapeur. Retirer l’un des trois arrête la réaction, et c’est exactement ce que vise un revêtement anticorrosion. Le film de peinture fait barrière physique entre l’atmosphère et le support.

Cette barrière seule ne suffit pourtant jamais tout à fait. Un film de peinture, aussi soigné soit-il, laisse passer un peu de vapeur d’eau et d’oxygène sur la durée, et le moindre impact ouvre une brèche directe. Les fabricants ajoutent donc au primaire des pigments inhibiteurs, généralement à base de phosphate de zinc, qui ralentissent chimiquement l’amorce de corrosion sous le film et limitent la progression sous-jacente à partir d’une rayure.

Le troisième mécanisme est électrochimique. Un primaire riche en zinc, ou un support déjà galvanisé, offre au fer un métal plus réactif que lui : le zinc se sacrifie et s’oxyde à sa place. Le principe de la protection cathodique vaut même sur une zone rayée, là où une barrière classique cède immédiatement.

Ces produits ont changé de nature en une génération. Le minium de plomb, employé pendant plus d’un siècle et utilisé notamment sur la tour Eiffel, a été partiellement interdit en France dès 1946, puis totalement exclu de la mise sur le marché en 1993. Le décapage d’anciennes peintures antérieures à 1970 reste d’ailleurs une opération à risque de saturnisme, à confier à des professionnels équipés.

Lire le métal avant d’ouvrir le pot

Un produit vendu comme antirouille n’adhère pas de la même façon à tous les métaux. Cette lecture préalable évite l’essentiel des échecs.

L’acier et le fer nus

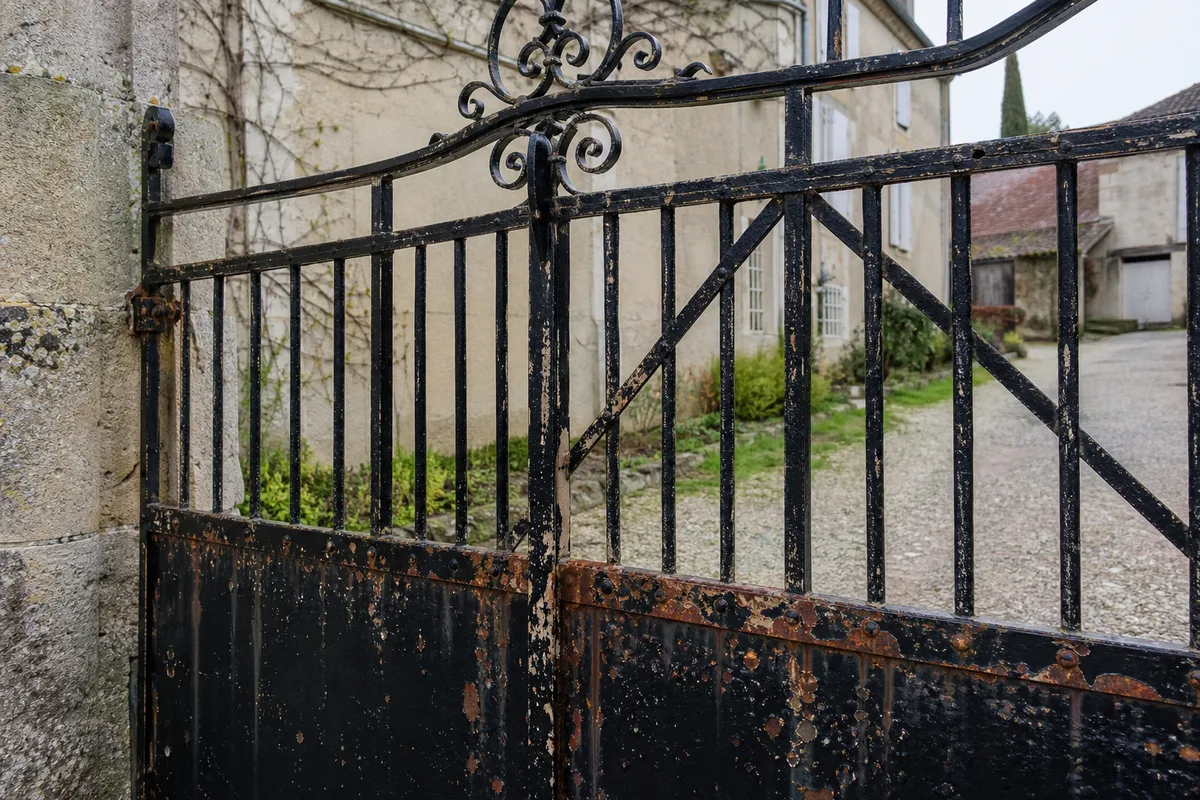

Un portail en fer forgé, une poutrelle ou une grille non traitée acceptent le système le plus classique : primaire anticorrosion pigmenté, puis une ou deux couches de finition. Ces supports rouillent vite dès qu’ils sont exposés, et la moindre zone laissée nue redevient un point de départ. Le traitement doit couvrir l’ensemble de la pièce, arêtes et soudures comprises, car ce sont les endroits où le film s’amincit naturellement.

L’acier galvanisé et zingué

L’acier galvanisé possède déjà sa protection. Selon la norme NF EN ISO 1461, l’immersion dans un bain de zinc fondu à 450 °C dépose au minimum 55 µm sur un acier de 1,5 à 3 mm, 70 µm entre 3 et 6 mm et 85 µm au-delà, avec une liaison métallurgique et non un simple dépôt de surface. Le zinc s’oxydant environ vingt-cinq fois moins vite que l’acier, cette couche tient des décennies.

Peindre un tel support relève donc de l’esthétique ou d’une exposition renforcée, pas du sauvetage. Le piège est connu : une peinture glycérophtalique appliquée directement sur du zinc se saponifie et se décolle par plaques. Un primaire réactif spécifique aux supports galvanisés, appliqué après dégraissage complet, reste la voie sûre.

L’aluminium et les métaux non ferreux

L’aluminium ne rouille pas au sens strict : il se couvre d’une couche d’oxyde protectrice, mais se pique en milieu marin ou au contact d’un autre métal. Un produit antirouille pour fer n’y a aucun sens. Ces supports fermés et peu absorbants réclament un primaire d’accroche dédié, une logique détaillée dans nos repères sur le rôle du primaire d’accrochage selon le support.

Préparer le support, là où tout se joue

Aucun produit ne rattrape une préparation bâclée, et le métal est particulièrement intransigeant sur ce point. La norme NF EN ISO 8501-1 formalise cette exigence en classant à la fois l’état de rouille initial du support et le degré de propreté obtenu après traitement, selon que l’on travaille à la brosse, à l’outil mécanique ou par projection d’abrasif.

Le dégraissage ouvre la marche. Huiles de laminage, résidus de manutention, traces de doigts et pollutions atmosphériques forment un film invisible qui interdit toute adhérence. Un dégraissant adapté, puis un rinçage et un séchage complets, précèdent toujours le travail mécanique.

Vient l’élimination de la rouille. Une rouille pulvérulente, qui s’effrite sous l’ongle, se retire intégralement : la peindre revient à poser une finition sur une poudre. Brosse métallique, disque abrasif ou sablage selon l’ampleur, l’objectif est un métal sain, mat et légèrement rugueux. Cette rugosité contrôlée donne au primaire de quoi s’ancrer, exactement comme sur un support minéral lisse.

Le délai entre la mise à nu et la première couche compte autant que le reste. Un acier fraîchement décapé recommence à rouiller en quelques heures par temps humide. Appliquer le primaire le jour même, sur un support parfaitement sec, évite de recommencer le travail.

Calibrer le système sur l’exposition réelle

La protection anticorrosion des structures en acier fait l’objet d’une norme internationale complète, l’ISO 12944, découpée en neuf parties qui vont de la classification des environnements à la conception, la préparation des surfaces, les systèmes de peinture et leur mise en œuvre. Elle est référencée par l’Eurocode 3, la norme européenne de calcul des structures en acier, ce qui dit assez son poids dans le bâtiment.

Le principe retenu par ce corpus normatif est simple : plus l’environnement est agressif, plus le système complet doit être épais et multicouche. Un radiateur intérieur et un garde-corps de bord de mer ne jouent pas dans la même catégorie.

L’humidité mérite une attention particulière en intérieur. Une pièce mal ventilée fait condenser l’eau sur les surfaces froides, et un métal froid concentre cette condensation. Traiter la cause plutôt que la conséquence est la même logique que celle décrite dans nos repères sur les traitements anti-humidité.

Appliquer : conditions, couches et épaisseur

Les conditions d’application pèsent autant que le produit. Le point de rosée est le repère décisif : dès que la température du métal s’en approche, un film d’eau invisible se forme sur la surface et ruine l’adhérence. La règle de chantier consiste à maintenir le support nettement au-dessus de cette température, à éviter le plein soleil qui fait sécher le film trop vite, et à renoncer par temps de brouillard ou de forte hygrométrie.

L’épaisseur se construit par couches successives, jamais en une passe généreuse. Une couche trop chargée sèche en surface tout en restant molle dessous, coule sur les parties verticales et met des semaines à durcir vraiment. Deux couches fines et régulières protègent mieux qu’une couche épaisse, et respecter le délai de recouvrement indiqué par le fabricant conditionne la cohésion entre elles.

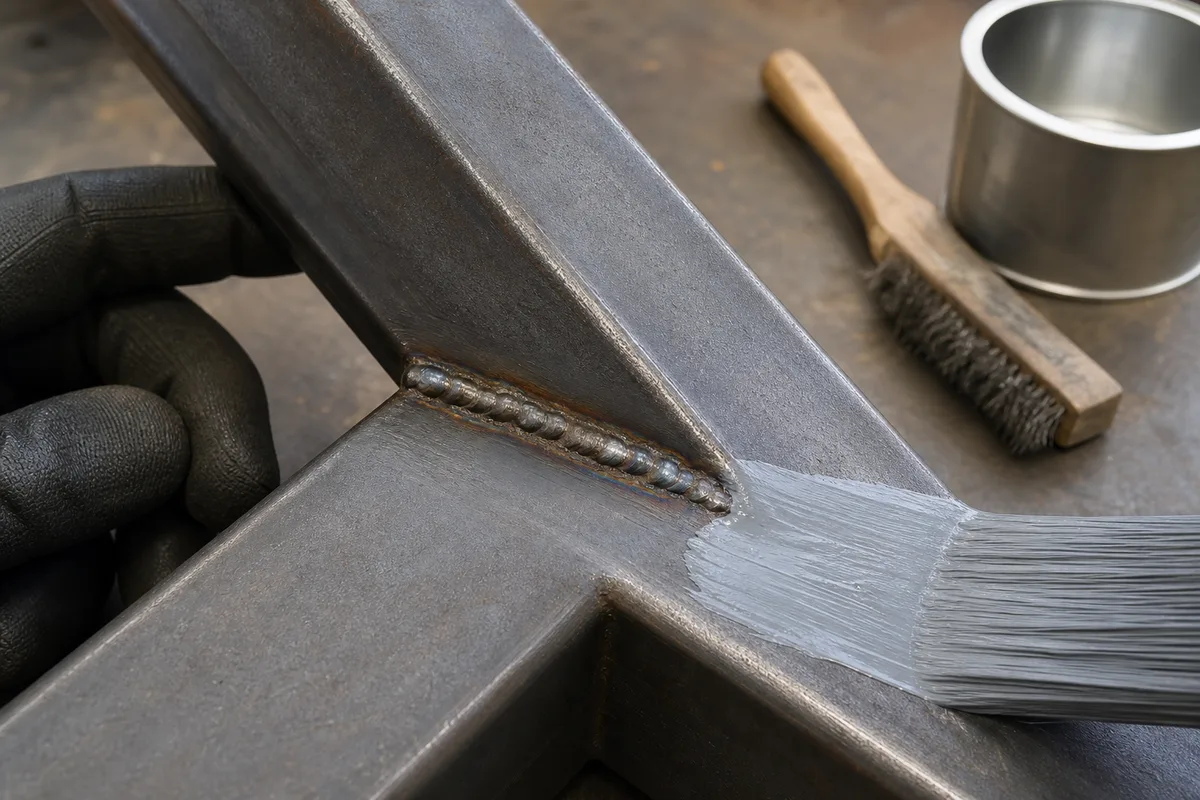

Les points singuliers réclament une passe supplémentaire au pinceau avant la couche générale : arêtes vives, angles rentrants, cordons de soudure, boulons et fixations. Le film s’y amincit spontanément par tension superficielle, et ce sont presque toujours les premières zones à repartir en corrosion.

Surveiller et reprendre au bon moment

Une protection anticorrosion se gère dans la durée, pas une fois pour toutes. Une inspection deux fois par an, au printemps et à l’entrée de l’hiver, suffit à repérer les amorces : cloque isolée, éclat après un choc, filet roux le long d’une arête. Traitée tôt, une zone localisée se règle en une heure. Ignorée, elle progresse sous le film et impose de tout redécaper.

La reprise ponctuelle suit le même protocole que le chantier initial, en miniature : dégraisser, éliminer la rouille jusqu’au métal sain, déborder légèrement sur la peinture existante en la ponçant en biseau, primaire, puis finition. Vérifier la compatibilité entre l’ancien et le nouveau produit évite les mauvaises surprises, un réflexe que l’on retrouve pour toutes les peintures techniques en milieu exigeant.

Le fil conducteur reste le même du début à la fin : le métal, sa préparation et le système de peinture forment un ensemble. Un produit haut de gamme posé sur une rouille mal retirée tiendra moins longtemps qu’un système ordinaire appliqué sur un support sain.

Questions fréquentes

Peut-on peindre directement sur de la rouille ?

Seulement sur une rouille adhérente et stabilisée, avec un produit explicitement formulé pour cet usage, souvent appelé convertisseur ou primaire sur rouille. Ces produits transforment chimiquement l’oxyde de fer superficiel en une couche stable. Ils ne font aucun miracle sur une rouille feuilletée ou pulvérulente, qui doit être éliminée mécaniquement. Le test reste simple : ce qui s’effrite au grattage se retire, ce qui résiste peut rester.

Faut-il un primaire spécifique sur de l’acier galvanisé ?

Oui, et c’est l’erreur la plus fréquente sur ces supports. Le zinc réagit avec les liants des peintures glycérophtaliques classiques et provoque un décollement par plaques après quelques mois. Un primaire réactif ou un produit mentionnant explicitement les supports galvanisés, posé sur un métal dégraissé et légèrement matifié, règle la question. Sur du zinc neuf et brillant, laisser le support vieillir quelques semaines améliore encore l’accroche.

Combien de temps tient une peinture antirouille en extérieur ?

La durée dépend surtout de l’exposition et de la qualité de la préparation, pas seulement du produit. Un ouvrage abrité en zone rurale tient bien plus longtemps que le même ouvrage en bord de mer, où les chlorures accélèrent tout. À titre de comparaison, une galvanisation à chaud résiste plusieurs décennies selon l’environnement. Une inspection annuelle et des retouches ponctuelles prolongent considérablement la durée de vie d’un système peint.
